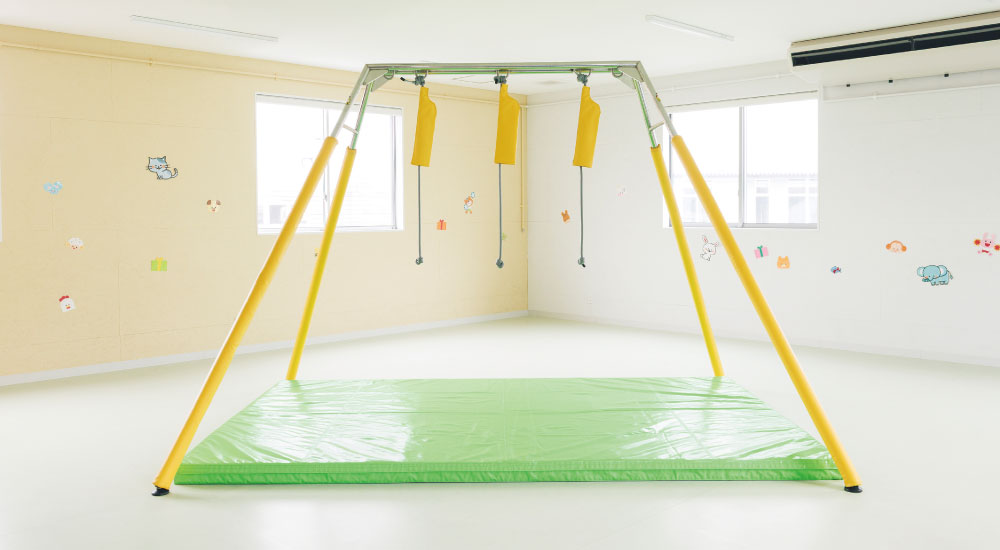

どこでもスウィングフレーム

簡単設置で、どこでもスウィングが楽しめる専用フレームです。

天井に吊るす金具がない場所でもスウィングが設置できる専用フレームです。
標準型はロープを吊るすハンガーが5ヶ所あり、全ての遊具に対応し、吊るす間隔を広げて変化した揺れを楽しめます。
小型はスペースに限りがある場合にも利用できます。
吊るすハンガーは3ヶ所になりますが、全ての遊具に対応しています。
その他スペースにあわせた製作も可能ですので営業担当までご相談ください。
※製品強度上、標準型以上の大きいサイズは製作できません。小型化する場合のみ指定寸法での製作が可能です。

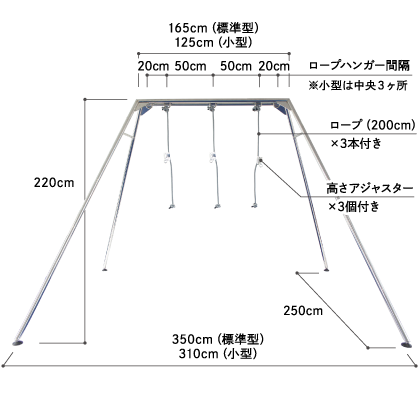

サイズ

動画

サンプル貸し出し

製品仕様

製品名／耐荷重	どこでもスウィングフレーム/標準型【 120kgまで】
寸法	幅 3.5m × 奥行き 2.5m × 高さ 2.2m
重量	標準型　40kg
付属品	ロープ3本，高さアジャスター3個
材質	フレーム：ステンレスパイプ φ42.7mm × 厚さ 2mm ロープハンガー：ステンレス丸鋼Φ14mm ロープ：テトロン 14mm
製品名／耐荷重	どこでもスウィングフレーム/小型【120kgまで】
寸法	幅 3.1m × 奥行き 2.5m × 高さ 2.2m
重量	38kg
付属品	ロープ3本　，高さアジャスター3個
材質	フレーム：ステンレスパイプ φ42.7mm × 厚さ 2mm ロープハンガー：ステンレス丸鋼Φ14mm ロープ：テトロン 14mm

▲ この製品は受注生産品になります。
　（製作期間実働25日間）

運送サイズ【その他大型サイズ】

組み立て・設置について

安全・安心にお使いいただくために、適切な設置をお願いします。

設置の環境について

遊具を設置するにあたっては、クッション性の高いマットなどを敷いて、転落に対する安全対策を施してください。
スウィング遊具は、使用時に前後左右に大きく揺れる場合がありますので、周辺のスペースを十分に確保してください。
スウィング遊具は、床から遊具本体の底面までを最低25cm以上あけてください。
25cm以下の場合、子どもがはさまる危険性があります。

スウィング遊具の設置

スウィング遊具を設置するにあたっては、ロープを吊り下げる金具が必要になります。

パターン1 専用のどこでもスウィングフレームを設置する。
どこでもスウィングフレームは、一般的な天井高さ2.4mに対応しています。2.4m未満の天井高さには設置できません。

パターン2 天井に金具を設置する。
弊社では、建物に対する金具の取付施工は行っておりませんので、専門の施工業者様までお問い合わせください。
遊具の構造・荷重・使用方法をご理解の上、設計・施工を行ってください。

遊具は吊り金具に直接取り付けないでください。
必ずロープを吊り金具に取り付けて、高さアジャスターに遊具を取り付けてください。

天井に設置されたパイプ組みの吊り金具の例

参考：スウィングの天井吊り下げ金具の必要強度

S・I・Labo（エス・アイ・ラボ）のスウィング遊具の中で、負荷荷重が1番大きい”おおがめスウィング”を参考に算出した耐荷重は以下の通りです。

安全率については、鋼材の中で一番激しい状態の衝撃荷重（12倍）を安全率とします。

上記の計算により、吊り下げ金具に必要とされる強度は1344kg以上となります。

※1　同様に、施設における天井・構造物の強度についても、吊り下げ金具1箇所あたり1344kg以上の強度が必要となります。
※2　上記の数値はあくまでも参考値です。実際の設置状況、使用者・使用状況により必要強度は変化する場合があります。

参考：吊り下げ金具

メンテナンスについて

末永くお使いいただくために、定期的なメンテナンスをお願いします。

日常のお手入れ方法

布・ロープ部のお手入れは、ブラッシングもしくは掃除機でほこりを吸い取ってください。
汚れた場合は、うすめた中性洗剤につけた布をかたく絞って汚れを拭き取り、洗剤が残らないように拭き取ってください。その後、乾いたやわらかい布で、水分が残らないように拭き取ってください。
化学ぞうきんやアルコール系溶剤を使うと、変色する場合があります。市販のシミ抜き剤などをご使用の際は、その使用説明をご理解の上、ご使用ください。

修理について

弊社製品は、破損・故障した場合でも修理してお使いいただけます。修理依頼の場合は、弊社までお問い合わせください。
（製品状態のわかる写真をメールでお送りいただけると早く対応できます。）
お客様での修理・分解・改造などは絶対に行わないでください。
貸出し遊具をご用意していますので、修理中でも安心して遊具をお使いいただけます。
（数に限りがありますので、事前に在庫状況をご確認ください。）

保証について

弊社製品の保証期間は、お買い上げより1年間です。
（消耗品は除きますので、詳しくは取扱説明書を参照ください。）
弊社製品は、生産物賠償責任保険(PL保険)に加入しています。
（対人・対物：1事故につき1億円）

安全点検について - スウィング

安全・安心にお使いいただくためには日常の点検が不可欠です。

日常点検を行うことで事故を未然に防ぐことができます。
異常が確認された場合は、直ちに使用を中止し、修理又は交換を行ってください。

表生地

表生地の磨耗、破れや、止め金具の外れ、緩みが生じている場合、指がはさまったり金具の突起により思わぬけがや事故につながる恐れがあります。
危険ですので修理、交換を行ってからご使用ください。

ロープ・バンジーコード

外被が磨耗してささくれた繊維が飛び出した状態のロープは、ロープの切断により思わぬけがや事故につながる恐れがあります。
危険ですので交換を行ってからご使用ください。
※一点で吊るすスウィングをご使用する場合、吊るしのロープに回転によるねじれで負担が掛かりますので、負担を軽減する回転カラビナの使用をお勧めします。

カラビナ

外被が磨耗してささくれた繊維が飛び出した状態のロープは、ロープの切断により思わぬけがや事故につながる恐れがあります。危険ですので交換を行ってからご使用ください。 ※一点で吊るすスウィングをご使用する場合、吊るしのロープに回転によるねじれで負担が掛かりますので、負担を軽減する回転カラビナの使用をお勧めします。

抜け防止ロックピン

抜け防止のロックピンがしっかり掛かっていることを確認してご使用ください。振動により掛かりが浅くなったり、ロックピンが故障した状態で使用すると、結合部が外れ思わぬけがや事故につながる恐れがあり大変危険です。
ロックピンが壊れている場合は、ロックピンの交換を行ってからご使用ください。

この製品のオプション

用途に応じたパーツや仕様をお選びいただけます。

どこでもスウィングフレーム用　クッションカバー

どこでもスウィングフレーム専用の脚カバーです。
内部の緩衝材は１cmのポリエチレンフォームで、表面は肌ざわりが柔らかくお手入れがしやすいソフトレザーです。

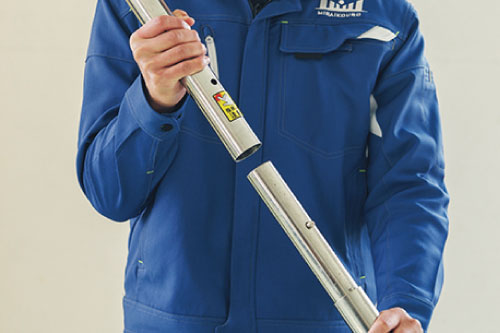

取り付けは、ジョイントした脚にカバーを通して
トップフレームに差込むだけです。

寸法	Φ8cm×2m
材質	表：ソフトレザー / 内：ポリエチレン

▲ この製品は受注生産品になります。
　（製作期間約1ヶ月）

　運送サイズ【240サイズ】

スウィング用スプリング

スウィングに取付けることで、上下運動がプラスされ、浮遊感を楽しめる専用のスプリングです。
スウィング遊具すべてに取付けができます。
※色は選べません。
※本製品と「とりかごスウィング」を併用した場合、床から高さアジャスターまでの高さが2.4m以上必要になります。

耐荷重	100kg
寸法	Φ10cm×42cm
重量	2kg
材質	外：ソフトレザー(PVC) / 中：ポリエチレン / スプリング：SWP-A等

▲ この製品は受注生産品になります。
　（製作期間約1ヶ月）

運送サイズ【80サイズ】

ロープ　1.5m

スウィングを吊るす専用ロープです。
テトロン(ポリエステル)素材を二重構造にしたダブルブレードロープで、低伸度、高強度、耐摩耗性に優れたロープです。

寸法	長さ1.5m　幅14mm
材質	テトロン
耐荷重	300kg

● この製品は通常在庫品です。

運送サイズ【60サイズ】
※複数ご注文の場合、送料が異なります。
　一度弊社までお問い合わせお願いいたします。

カラビナカバー

カラビナカバーは、肌ざわりが柔らかくお手入れしやすいソフトレザー製カバーです。
高さアジャスターやカラビナ、余ったロープを収納することができます。
指を挟んだり、頭部への衝撃を保護します。

寸法	11cm×50cm
材質	ソフトレザー

高さアジャスター

ワンタッチで素早く簡単にスウィングの高さを調節できる器具です。
① グリップを上げる。
② スライドさせ高さを調節する。

※2点吊りの遊具を1点吊りする場合、リング内にカラビナが2個入らないため、別途「回転カラビナ」が必要です。

寸法	7cm × 14cm
材質	スチール
耐荷重	130kg

回転カラビナ

ロープをねじらずにスウィングをスムーズに回転させる器具です。

① 高さアジャスター ⇒ ② 回転カラビナ ⇒ ③ カラビナの順に取付けてください。

寸法	6cm×19cm
材質	アルミニウム
耐荷重	カラビナ600kg　回転金具1250kg

カラビナ

スウィングを吊るすための金具で、不意な外れを防止するオートロック仕様です。
安全環をひねってロックを解除してください。
※カラビナは、スウィングに標準で付属しています。

寸法	6.5cm×11.5cm
材質	アルミニウム
耐荷重	600kg
